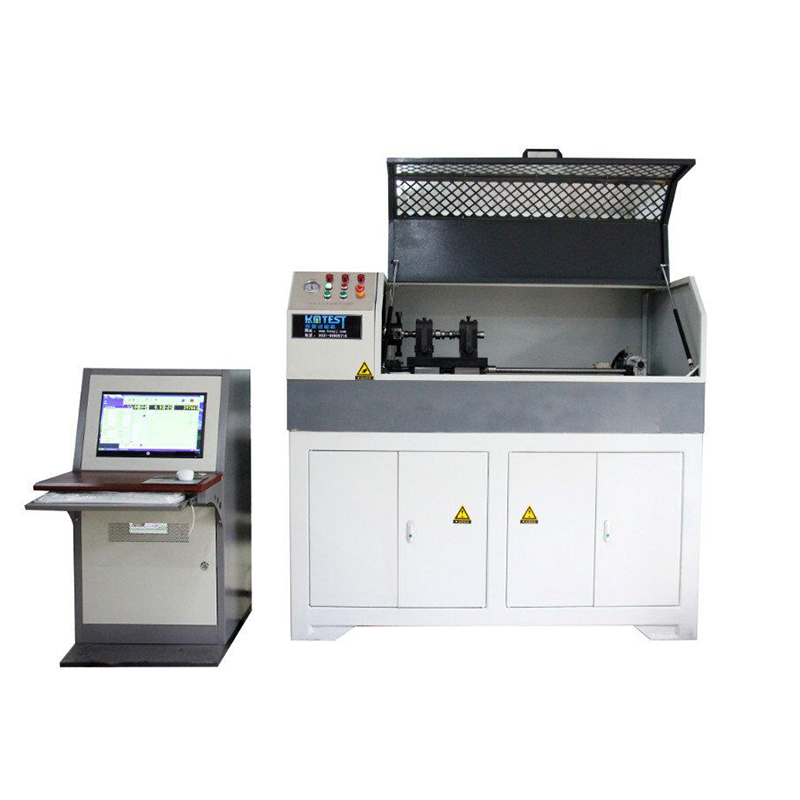

Оборудование для испытания шлицевых валов на крутящий момент

Презентация продукта:

Оборудование для испытания шлицевых валов на крутящий момент — прецизионное испытательное устройство, специально предназначенное для оценки моментных характеристик и крутильных механических свойств различных шлицевых валов (прямобочных, эвольвентных, треугольных и др.). Оборудование применяется для определения ключевых параметров: прочности при кручении, крутильной жёсткости, момента текучести, максимального момента и крутильного усталостного ресурса при статическом и динамическом моменте, что обеспечивает надёжность и безопасность шлицевых валов в трансмиссиях.

Вид испытания	Описание
Испытание статического момента	Определяет кривую момент–угол кручения, момент текучести, максимальный момент, момент разрушения и крутильную жёсткость шлицевых валов при односторонней крутильной нагрузке
Испытание на крутильную усталость	Прикладывает периодический знакопеременный момент для определения усталостного ресурса и прочности шлицевых валов
Испытание статической прочности на кручение	Определяет несущую способность шлицевых валов при предельном моменте
Испытание крутильной жёсткости	Определяет крутильную деформацию шлицевых валов под действием момента
Разрушающее испытание	Определяет максимальный разрушающий момент и вид разрушения шлицевых валов (смятие зубьев, крутильный излом и др.)
Испытание зазора шлицевого соединения	Определяет крутильный зазор шлицевых соединений при прямом и обратном нагружении

Назначение продукта:

Параметр	Типовой диапазон	Описание
Максимальный крутящий момент	±100 N·m ~ ±50000 N·m	Шлицы полуоси легкового автомобиля ок. 2000 Н·м, шлицы карданного вала грузовика до 20 000 Н·м
Точность измерения крутящего момента	Класс 0,5 / Класс 1	Класс точности показаний
Разрешение по крутящему моменту	0.01 N·m ~ 1 N·m	Зависит от диапазона датчика
Диапазон измерения угла кручения	0–±99 999° (неограниченное непрерывное вращение)	Измерение в несколько оборотов, до сотен оборотов
Разрешение по углу кручения	0.01° / 0.001°	Высокоточное измерение
Частота испытания (усталость)	0.01 Hz ~ 20 Hz	Частота динамических усталостных испытаний
Формы испытательного сигнала	Синус, треугольник, прямоугольник, пила	Для усталостных испытаний
Режим управления	Управление моментом / управление углом	Замкнутый контур управления
Электропитание	380V, 50Hz	Промышленный источник питания
Масса оборудования	Approx. 500 ~ 5000 kg	В зависимости от конфигурации модели

Область применения	Описание
Автомобилестроение	Испытания шлицев полуосей легковых автомобилей, шлицевых валов трансмиссии и карданных валов
Электромобили	Испытания шлицев полуосей электромостов и шлицевых валов редукторов
Строительная техника	Испытания шлицевых валов трансмиссий погрузчиков, экскаваторов, бульдозеров
Сельхозтехника	Испытания шлицевых валов трансмиссии и ВОМ тракторов
Military Industry	Испытания шлицевых валов военной и специальной техники
Аэрокосмическая отрасль	Испытания шлицевых валов приводов агрегатов авиадвигателей
Испытательные организации	Независимые испытания, надзор и контроль качества
Производители шлицевых валов	Приёмочный контроль, типовые испытания, валидация НИОКР
