Машина для испытания карданных валов на кручение

Презентация продукта:

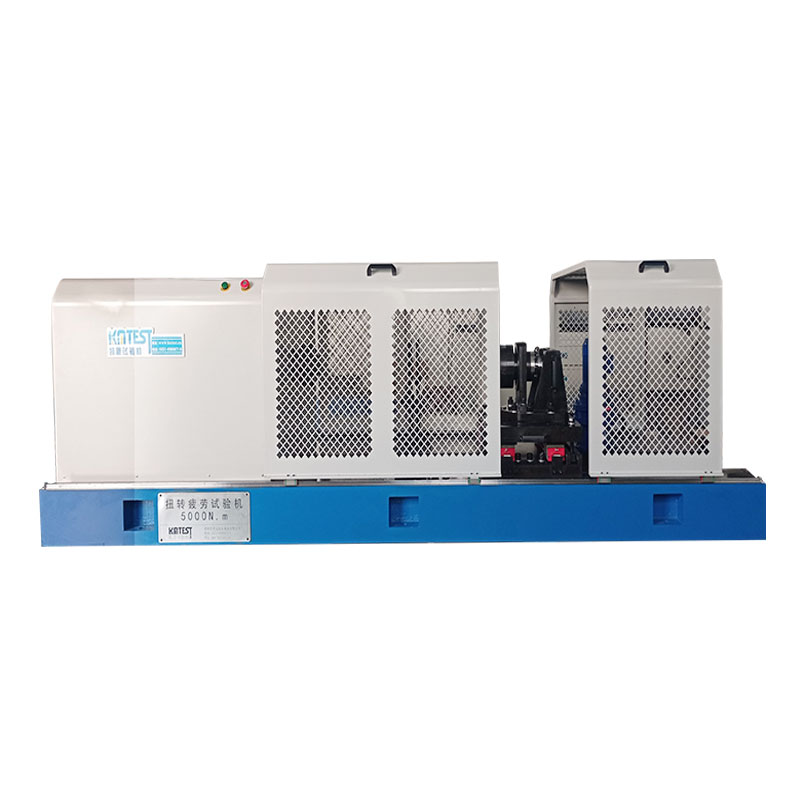

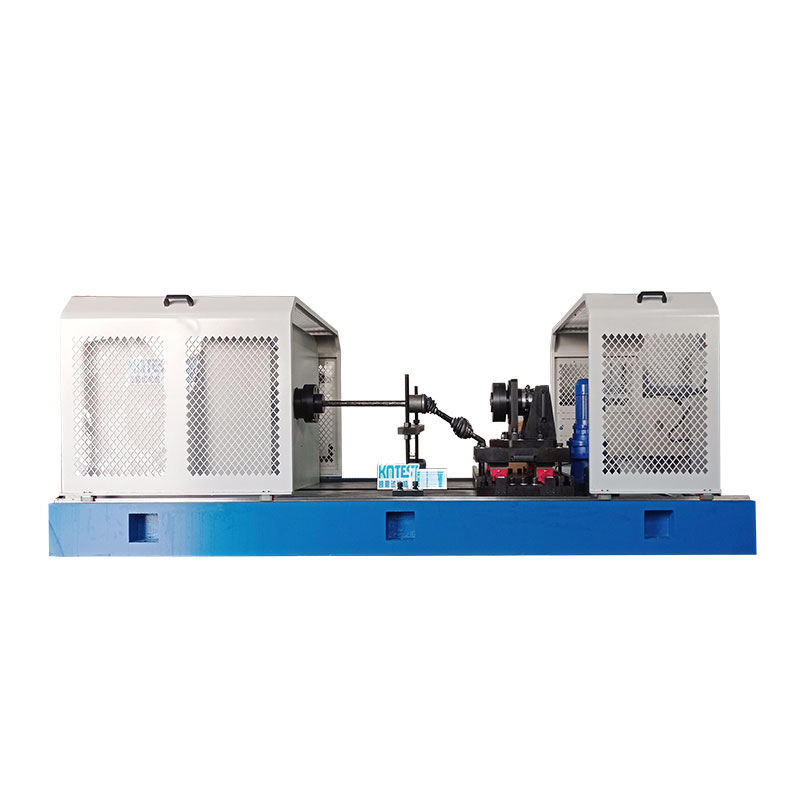

Машина для испытания карданных валов на кручение — прецизионное испытательное устройство, специально предназначенное для оценки механических свойств и крутильной усталостной долговечности автомобильных карданных валов, полуосей, валов с шарнирами равных угловых скоростей и других элементов трансмиссии при крутильном нагружении. Оборудование применяется для оценки прочности при кручении, крутильной жёсткости, момента текучести, максимального момента и усталостного ресурса валов при статическом и динамическом моменте, что обеспечивает их надёжность и безопасность в реальной эксплуатации.

Номер стандарта	Название стандарта	Ключевое содержание
QC/T 523	Стендовый метод испытаний карданного вала автомобиля	Метод испытаний карданного вала на крутильную усталость
QC/T 29082	Технические условия на карданный вал автомобиля	Технические и испытательные требования к карданному валу
GB/T 12443	Металлические материалы — Метод усталостных испытаний с управлением по моменту	Метод испытания металлических материалов на крутильную усталость
ISO 1352	Металлические материалы — Усталостные испытания при напряжениях кручения	Усталостные испытания металлических материалов при напряжениях кручения
SAE J328	Карданные валы — Методы испытаний	Методы испытаний карданных валов (стандарт SAE)
ASTM E2207	Стандартная практика усталостных испытаний на осевое кручение с управлением по деформации	Усталостные испытания на осевое кручение с управлением по деформации

Назначение продукта:

Параметр	Типовой диапазон	Описание
Максимальный крутящий момент	±500 N·m ~ ±50000 N·m	Полуось легкового автомобиля ок. 2000 Н·м, карданный вал грузовика до 20 000 Н·м
Точность измерения крутящего момента	Класс 0,5 / Класс 1	Класс точности показаний
Разрешение по крутящему моменту	0.1 N·m ~ 1 N·m	Зависит от диапазона датчика
Диапазон измерения угла кручения	0–±99 999° (неограниченное непрерывное вращение)	Измерение в несколько оборотов, до сотен оборотов
Разрешение по углу кручения	0.01° / 0.001°	Высокоточное измерение
Частота испытания (усталость)	0.01 Hz ~ 20 Hz	Частота динамических усталостных испытаний
Формы испытательного сигнала	Синус, треугольник, прямоугольник, пила	Для усталостных испытаний
Режим управления	Управление моментом / управление углом	Замкнутый контур управления
Электропитание	380V, 50Hz	Промышленный источник питания
Масса оборудования	Approx. 1000 ~ 5000 kg	В зависимости от конфигурации модели

Область применения	Описание
Автомобилестроение	Испытания карданных валов и полуосей легковых, грузовых автомобилей, автобусов и внедорожников
Поставщики комплектующих	Приёмочный контроль и типовые испытания для производителей карданных валов
Электромобили	Испытания полуосей и валов электроприводных мостов
Строительная техника	Испытания карданных валов погрузчиков, экскаваторов и др.
Железнодорожный транспорт	Испытания карданных валов высокоскоростных поездов и метро
Military Industry	Испытания карданных валов военной и специальной техники
Испытательные организации	Независимые испытания, надзор и контроль качества
